Rimote Service Tool

Connectiviteit

Onder het tablad "Connectiviteit" wordt een overzicht van de beschikbare verbindingen getoond.

Scherm overname

In Rimote zijn mogelijk al één of meerdere schermovernamen voor u geconfigureerd. Via een enkele muisklik kunt u het scherm van het externe systeem overnemen.

RDP

Via een Remote Desktop verbinding kunt u verbinding leggen met het externe remote systeem. Let op! U neemt de bediening van het externe systeem waarop u inlogt over! Dit betekent dat bedieners van dit systeem het systeem niet kunnen bedienen en niet mee kunnen kijken.
Klik op het icoon links om de verbinding te starten.

VNC

Via VNC kunt u net als bij RDP een verbinding leggen met het externe systeem. In tegenstelling tot RDP kan de bediener van het externe systeem wel kan meekijken en handelingen uitvoeren.
Klik op het icoon links om de verbinding te starten.

Indien geconfigureerd is het mogelijk dat de lokale gebruiker de verbinding blokkeerd. Na het klikken op de verbind knop verschijnt er lokaal een popup met daarin de naam van de gebruiker die de verbinding initeerd. De lokale gebruiker kan daarmee de verbinding blokeren. Indien er niemand lokaal aanwezig is wordt na 30 seconden automatisch geaccepteerd.

VPN

Met een Virtueel Private Network (VPN) verbinding, wordt de computer door middel van een tunnel over het internet gekoppeld aan het externe Rimote systeem. Deze tunnel is beveiligd. Wanneer de VPN verbinding actief is is het achterliggende netwerk te benaderen alsof u lokaal zit.

Klik op het icoon links om de verbinding te starten. Hierna is de VPN tunnel gelegd en bent u verbonden met het remote netwerk. Met dit icoon verbreekt u ook weer de verbinding.
Om VPN te kunnen maken zijn Windows admin rechten nodig

Port Forwarding

Via de verbinding Port-forwarding kan op het remote systeem een poort worden geopend waarna een bepaalde toepassing op het Rimote systeem kan worden bereikt. Een port forwarding is specifiek voor een applicatie. Doordat alleen de gegevens bestemd voor deze poort worden door gestuurd is dit efficienter dan de VPN.

Klik op het icoon links om de verbinding te starten.

Virtueel CAN

Virtueel CAN bestaat uit de volgende mogelijkheden:

• CAN Bridging
• CAN Trace
• CAN Controller Flash

Bridging

Via een CAN bridge kan er worden gecommuniceerd met een controller op afstand via het CAN protocol. Wanneer de CAN verbinding actief is is het te benaderen alsof u lokaal zit. Klik op het icoon links om de verbindings te starten.

Benodigheden

Voor het gebruik van CAN Bridging is een Peak Systems PCAN adapter verreist. Het is ook mogelijk te verbinden met een Software adapter, neemt u hiervoor contact met ons op. Om de verbinding lokaal te testen kan er gebruik worden gemaakt van PCAN View dit is gratis te downloaden via https://www.peak-system.com/

Filtering

Door middel van CAN filtering is het mogelijk CAN verkeer te filteren op basis van can-id. Een goed filter verbeterd de efficentie van de communicatie omdat het geen berichten verstuurd die niet benodigt zijn. Informatie die client-side (Service tool) wordt gestuurd zal altijd ongefilterd worden meegestuurd.

Om een filter in te stellen klik op de knop "Toevoegen" onder de kop filters in het CAN bridge scherm. U moet twee velden invullen:

• ID
• Masker

Een CAN filter laad alleen berichten door die binnen het filter zijn gedefineerd. Als u meerdere CANID's moet ondersteunen zult u meerdere filters moeten aanmaken. Het filter matched als voldaan word aan de volgende voorwaarde: received_can_id & masker == ID & MASKER

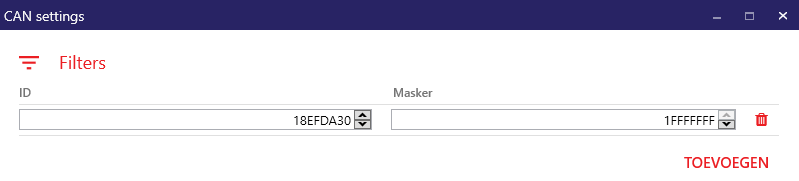

Voorbeeld: Als we alleen vekeer met CANID 0x18EFDA30 willen door laten door het filter dan voegen we een filter toe met id 18EFDA30 in combinatie met het masker 1FFFFFFF.

Standaard zijn er een aantal masker gedefineerd die gebruikt kunnen worden voor filtering:

• 0x000007FF standard frame format (SFF)
• 0x1FFFFFFF extended frame format (EFF)
• 0x1FFFFFFF omit EFF, RTR, ERR flags

Meer technische informatie over CAN filtering is te vinden op: https://www.kernel.org/doc/Documentation/networking/can.txt/

Adapter

Er moet gekozen op welke uitvoerapparaat het CAN vekeer naar toe wordt gebrigded. Selecteer de gewenste adapter onder het kopje "PCAN adapter" om te wisselen tussen de Virtual PCAN adapter en de fysieke PCAN adapter.

Geadvanceerd

Voor de CAN bridging feature kunnen nog een aantal geadvanceerde opties worden ingesteld:

• PEAK netwerk/client naam: Aanpassing van netwerk/client naam, raadpleeg de documentatie van uw software pakket.
• Max CAN frames (Hoeveel CAN frames worden er verstuurd in een enkel Rimote bericht)
• Max wachtijd voordat het maximum aantal frames bereikt is of de wachtijd verstreken is.

De instelling zijn standaard zo goed mogelijk geconfigureerd. Het tunen van de geadvanceerde parameters is in de meeste gevallen niet benodigt tenzij u een afwijkende applicatie heeft met specifieke latency eigenschappen.

Controler flash

Door middel van Controller flash is het mogelijk een ECU op afstand te voorzien van nieuwe software via een CAN protocol. Momenteel is dit alleen geimplementeerd voor TTC controllers van Hydac.

Trace

Door middel van de CAN Trace is het mogelijk een opname te maken van de canbussen op een extern systeem. Klik op het icoon rechts om het CAN trace venster te openen. Nadat u de de instellingen hebt geconfigureerd drukt u op "Start" waardoor de trace wordt gestart op afstand.

Selectie

Er kan worden gekozen welke bussen moeten worden opgenomen. Standaard zijn alle bussen op het systeem geselecteerd. De bestandsgrote van de trace is afhankelijk van het aantal gekozen bussen.

Opnametijd

De opnametijd bedraagt standaard drie minuten voor een enkele CAN trace. Het is mogelijk deze tijd aan te passen tussen de 10 seconden en maximaal 5 minuten. Een langere CAN trace bevat mogelijk meer waardevolle diagnostische informatie maar verlengt de bestandsgrote. De opslagcapaciteit op de connector is beperkt en daarom is het aan te raden de traces klein te houden.

Downloaden

Via de download functionaliteit kunnen opgenomen traces worden gedownload naar de Rimote service tool. Open het trace venster en klik op de groene pijl naast de geselecteerde trace om de download te starten. Tijdens het downloaden word deze pijl rood. Zodra de download is afgerond zal deze weer groen branden. Het bestand is hierna te vinden op de door u gekozen bestandslocatie tijdens het venster opslaan.
