Procescomponenten

Een procescomponent is onderdeel van het systeem wat vaker terug komt met bepaalde kenmerkende eigenschappen en bestaat uit meerdere functies. Het visuele gedeelte wordt getoond op de proces pagina's en geeft snel inzicht in de status van het component doormiddel van de actuele achtergrond kleur.

Component types

Omschrijving Types
Motor component-motor
Digitaal klep component-digitalvalve
Analoog klep component-analogvalve
Digitaal ingang component-digitalinput
Digitaal uitgang component-digitaloutput
Analoog ingang component-analoginput
Weegcel component-loadcell
PID regelaar component-pid
Alarm component-alarm
S88 commando component-s88

Component status

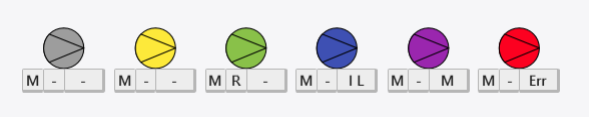

Elk component kan een bepaalde kleur aannemen die correspondeert met actuele status. In onderstaande figuur zijn alle verschillende kleuren weergegeven voor een motor component met daaronder de beschrijving. De mogelijke statussen verschillen per component waardoor sommige kleuren bij bepaalde componenten niet beschikbaar zijn.

component-motor-statuscolors

  • Grijs: Stand-by modus, het component wordt niet aangestuurd
  • Geel: Simulatie modus
  • Groen: Aansturing actief (handbediening of automatisch) of signaal komt binnen
  • Blauw: Het component heeft een interlock en kan daarom niet gestart worden
  • Paars: Het component staat in onderhoud
  • Rood: Er is een alarm actief

Component richting

Componenten kunnen met een bepaalde richting op het scherm getoond worden. Voor een motor zien deze als volgt uit.

component-motor-directions

Component varianten

Een component kan meerdere varianten hebben. Voor een motor component zijn onderstaande varianten van toepassing.

Variant Icoon
Motor component-motor-variant-motor
Mixer component-motor-variant-mixer
Shredder component-motor-variant-shredder
Pomp component-motor-variant-pump
Blower 1 component-motor-variant-blower1
Blower 2 component-motor-variant-blower2
Blower 3 component-motor-variant-blower3

Component details

Elk component heeft een detail pop-up met meerdere tabbladen voor configuratie en instellingen dat doormiddel van een klik op het component geopend kan worden. Een motor component ziet er als volgt uit.

Omschrijving
Statussen met daarin meerdere onderdelen voor: ingangen, status, uitgangen, algemene instellingen en alarmen. Per component en object kunnen verschillende onderdelen wel of niet getoond worden. component-motor-status-empty
Configuratie voor alarmen en notificaties. Welke alarmen dit zijn of waar deze op reageren verschilt per component en object. component-motor-status-empty
Instellingen waarin bepaalde eigenschappen van het component getoond en aangepast kunnen worden. component-motor-status-empty

Knoppen

Elk component heeft een aantal knoppen beschikbaar maar verschilt ook per component. Hieronder worden alle knoppen beschreven die aanwezig zijn.

Inactief Actief Beschrijving
handbediening handbedieningact Zet het component in handbediening
auto auto Zet het component in automatische bediening
startlinksominact startlinksomact Start linksom (alleen beschikbaar in handbediening)
stop stop Stop (alleen beschikbaar in handbediening)
start start Start rechtsom (alleen beschikbaar in handbediening)
open open Openen (alleen beschikbaar in handbediening)
sluiten sluiten Sluiten (alleen beschikbaar in handbediening)
reset reset Reset alarmen. Door deze knop te gebruiken worden de opgeloste alarmen gereset
simulatie simulatie Zet het component in simulatie modus. Wordt gebruikt voor test doeleinden door de ontwikkelaar en is niet beschikbaar voor de eindgebruiker
inverteren inverterenact Inverteren
tareren tareren Tareren
onderhoud onderhoud Zet onderhoud aan. Wanneer een component in onderhoud staat zullen een aantal instellingen niet mogelijk zijn.

Componenten

Omdat componenten meerdere varianten kunnen hebben en hardwarematig verschillen is het mogelijk dat bij desbetreffende componenten bepaalde eigenschappen, alarmen en instellingen wel of niet aanwezig zijn. In onderstaande hoofdstukken zullen altijd alle eigenschappen, alarmen en instellingen beschreven worden per component.

Motor component

Symbool

Voor het visualiseren en bedienen van motoren in de installatie worden de volgende symbolen gebruikt:

component-motor

Elk motor symbool bevat 3 velden met statussen welke als volgt zijn ingedeeld:

  • Links
    • M: Handmatige bediening
    • A: Automatische bediening
  • Middelste
    • L: Motor is linksom gestart
    • R: Motor is rechtsom gestart
  • Rechts
    • IL: Interlock op linksom starten
    • IR: Interlock op rechtsom starten
    • Err: Error
    • M: Onderhoud

Als er nog extra opties beschikbaar zijn voor de motor (actuele stroom of snelheid) dan worden deze boven de status weergegeven.

Status

Ingang Omschrijving
Interlock links Motor is beveiligd om linksom te starten
Interlock rechts Motor is beveiligd om rechtsom te starten
Noodstop Als de noodstop niet actief is kan de motor niet gestart worden
Motorbeveiliging Beveiliging van de motor
MBS beveiliging Motor Beveiliging Schakelaar
Terugkoppeling links Terugmelding bij linksom gestart
Terugkoppeling rechts Terugmelding bij rechtsom gestart
Eindschakelaar links Eindschakelaar linksom starten
Eindschakelaar rechts Eindschakelaar rechtsom starten
Werkschakelaar Werkschakelaar van de motor
Hardware online De hardware die de motor aanstuurt is online
Uitgang Omschrijving
Start linksom Om de motor linksom te starten
Start rechtsom Om de motor rechtsom te starten
Instelling Omschrijving
Actuele stroom Stroom die naar de motor gestuurd wordt
Actuele snelheid Snelheid van de motor
Actuele koppel Koppel wat de motor levert
Actuele temperatuur Temperatuur van de drive

Alarmen

Alarm Omschrijving
Noodstop alarm Actief als de noodstop actief is geworden
Motor temperatuur bewaking Actief als de motor temperatuur bewaking weg is gevallen
MBS beveiliging Actief als de motorbeveiliging schakelaar is weggevallen
Terugmelding linksom actief als terugmelding links niet opkomt binnen ingestelde tijd
Terugmelding rechtsom actief als terugmelding links niet opkomt binnen ingestelde tijd
Eindschakelaar linksom De eindschakelaar voor de beweging linksom is bereikt
Eindschakelaar rechtsom De eindschakelaar voor de beweging rechtsom is bereikt
Looptijd linksom Indien de motor langer loopt dan de ingestelde maximale looptijd, dan wordt de motor afgeschakeld en dit alarm actief
Looptijd rechtsom indien de motor langer loopt dan de ingestelde maximale looptijd, dan wordt de motor afgeschakeld en dit alarm actief
Werkschakelaar fout actief als werkschakelaar is uitgeschakeld.
Drive trip geeft een alarm als de frequentie regelaar in storing staat
Drive communicatie fout actief zodra er een communicatie fout optreedt met de regelaar

Instellingen

Instelling Omschrijving
Max. terugkoppeling linksom Maximale tijd na het starten van de motor totdat de terugmelding linksom binnen moet komen
Max. terugkoppeling rechtsom Maximale tijd na het starten van de motor totdat de terugmelding rechtsom binnen moet komen
Decimalen De hoeveelheid decimalen getoond moeten worden
Max. looptijd linksom Maximale tijd dat de motor aangestuurd mag worden
Max. looptijd rechtsom Maximale tijd dat de motor aangestuurd mag worden
Draaitijd Aantal uur dat de motor aangestuurd is
Maximum setpoint Maximale setpoint voor de drive
Minimum setpoint Minimale setpoint voor de drive
Setpoint unit Unit waarmee de drive rekent
Acceleratietijd Acceleratietijd voor de drive
Deceleratietijd Deceleratietijd voor de drive

Digitaal klep component

Symbool

component-digitalvalve

Elk klep symbool bevat 3 velden met statussen welke als volgt zijn ingedeeld:

  • Links

    • M: Handmatige bediening
    • A: Automatische bediening
  • Middelste

    • O: De klep is geopend
    • C: De klep is gesloten
  • Rechts

    • IO: Interlock op openen
    • IC: Interlock op sluiten
    • Err: Error
    • M: Onderhoud

Status

Ingang Omschrijving
Interlock sluiten Een interlock waardoor de klep niet gesloten kan worden
Interlock openen Een interlock waardoor de klep niet geopend kan worden
Noodstop Noodstop situatie
Luchtdruk aanwezig De luchtdruk is aanwezig bij de klep
Voeding spanning aanwezig De voedingsspaning is aanwezig bij de klep
Eindschakelaar sluiten Wordt groen wanneer de eindschakelaar detecteert dat de klep gesloten wordt
Eindschakelaar openen Wordt groen wanneer de eindschakelaar detecteert dat de klep geopend wordt
Werkschakelaar Werkschakelaar van de klep
Hardware online Hardware die de klep aanstuurt online
Uitgang Omschrijving
Sluiten Wordt actief op het moment dat de klep gesloten wordt
Openen Wordt actief op het moment dat de klep geopend wordt

Alarmen

Alarm Omschrijving
Noodstop Als er een noodstop situatie zich voordoet word dit alarm gegenereerd
Luchtdruk Als de luchtdruk voor de klep niet aanwezig is wordt dit alarm gegenereerd
Voeding spanning Dit alarm wordt actief als de voeding spanning van de klep niet aanwezig is
Looptijd sluiten Dit alarm wordt gegeven wanneer er geen terugmelding ontvangen is binnen de ingestelde tijd als de klep wordt gesloten
Looptijd openen Dit alarm wordt gegeven wanneer er geen terugmelding ontvangen is binnen de ingestelde tijd als de klep wordt geopend
Werkschakelaar Dit alarm wordt gegeven als de werkschakelaar wordt uitgeschakeld
Eindschakelaar foutmelding Dit alarm wordt gegeven als de eindschakelaar een foutmelding geeft

Instellingen

Instelling Omschrijving
Bewegingsteller Het aantal bewegingen die de klep gemaakt heeft (openen en sluiten)
Looptijd sluiten De tijd die de klep erover mag doen om te sluiten
Looptijd openen De tijd die de klep erover mag doen om te openen

Analoog klep component

Symbool

component-analogvalve

Elk analoge klep bevat 2 velden met statussen welke als volgt zijn ingedeeld:

  • Links

    • M: Handmatige bediening
    • A: Automatische bediening
  • Rechts

    • IO: Interlock op openen
    • IC: Interlock op sluiten
    • Err: Error
    • M: Onderhoud

Status

Ingang Omschrijving
Interlock sluiten Een interlock waardoor de klep niet gesloten kan worden
Interlock openen Een interlock waardoor de klep niet geopend kan worden
Noodstop Noodstop situatie
Druk De luchtdruk is aanwezig bij de klep
Vermogen De voedingsspanning is aanwezig bij de klep
Eindschakelaar openen Wordt groen wanneer de eindschakelaar detecteert dat de klep geopend wordt
Werkschakelaar Werkschakelaar van de klep
Positie uitgang
Positie terugkoppeling
Extern setpoint Extern setpoint wat de klep aanstuurt
Hardware online Hardware die de klep aanstuurt is online
Uitgang Omschrijving
Sluiten Wordt actief op het moment dat de klep gesloten wordt
Openen Wordt actief op het moment dat de klep geopend wordt
Uitgang percentage
Terugkoppeling percentage

Alarmen

Alarm Omschrijving
Handmatig setpoint Als er een noodstop situatie zich voordoet word dit alarm gegenereerd
Automatisch setpoint Als de luchtdruk voor de klep niet aanwezig is wordt dit alarm gegenereerd

Instellingen

Instelling Omschrijving
Looptijd sluiten De tijd die de klep erover mag doen om te sluiten
Looptijd openen De tijd die de klep erover mag doen om te openen
Minimale uitgang Minimale output waarde (hardware afhankelijk)
Maximale uitgang Maximale output waarde (hardware afhankelijk)
Minimale terugkoppeling Minimum feedback waarde (hardware afhankelijk)
Maximum terugkoppeling Maximale feedback waarde (hardware afhankelijk)
Dodeband Het verschil (in %) dat het output percentage (setpoint) en het feedback percentage (daadwerkelijke waarde) mogen hebben
Decimalen Aantal decimalen welke getoond moeten worden

Digital input component

Symbool

Voor het visualiseren en bedienen van een digitaal input in de installatie wordt het volgende symbool gebruikt:

component-digitalinput

Status

Ingang Omschrijving
Ingangswaarde De ingangswaarde is actief
Status Omschrijving
Ingang laag De ingang is laag
Ingang hoog De ingang is hoog

Alarmen

Alarm Omschrijving
Hardware online De hardware die het signaal aanlevert is online

Instellingen

Instelling Omschrijving
Opkomvertraging Deze tijd wordt gehanteerd na het hoog worden van het signaal voordat er een alarm wordt gegenereerd
Afvalvertraging Deze tijd wordt gehanteerd na het laag worden van het signaal voordat er een alarm wordt gegenereerd

Digital output component

Symbool

Voor het visualiseren en bedienen van een digitaal output in de installatie wordt het volgende symbool gebruikt:

component-digitaloutput

Dit symbool kan nog een letter bevatten die betrekking heeft op het type.

Status

Output Omschrijving
Uitgang waarde Geeft aan of de waarde die uit gestuurd moet worden hoog of laag is

Analoge input component

Het analoge input component wordt in de installatie gebruikt om analoge ingangssignalen te visualiseren en te beheren. Dit kan voor een breed scala aan toepassingen worden ingezet.

Symbool

Voor het visualiseren en bedienen van een analoog input component in de installatie wordt het volgende symbool gebruikt:

component-analoginput

De letters in het symbool kunnen per meting verschillen om aan te geven welk type symbool het betreft.

Status

Status Omschrijving
HHH setpoint De verschaalde waarde is hoger dan het HHH setpoint
HH setpoint De verschaalde waarde is hoger dan het HH setpoint
H setpoint De verschaalde waarde is hoger dan het H setpoint
L setpoint De verschaalde waarde is lager dan het L setpoint
LL setpoint De verschaalde waarde is lager dan het LL setpoint
LLL setpoint De verschaalde waarde is lager dan het LLL setpoint
Hardware online De hardware die de waarde aanlevert is online
Ingang Omschrijving
Ruwe waarde De ruwe waarde die de hardware aanlevert
Uitgang Omschrijving
Verschaalde waarde De verschaalde waarde van de sensor

Alarmen

Alarm Omschrijving
Hardware fout De hardware die het signaal aanlevert heeft een fout
HHH niveau Wanneer de verschaalde waarde hoger is dan het HHH setpoint
HH niveau Wanneer de verschaalde waarde hoger is dan het HH setpoint
H niveau Wanneer de verschaalde waarde hoger is dan het H setpoint
L niveau Wanneer de verschaalde waarde lager is dan het L setpoint
LL niveau Wanneer de verschaalde waarde lager is dan het L setpoint
LLL niveau Wanneer de verschaalde waarde lager is dan het LLL setpoint
Verschaal fout De verschaal instellingen staan niet goed waardoor een fout optreedt

Instellingen

Instelling Omschrijving
HHH setpoint Als de verschaalde waarde boven deze waarde is wordt een HHH alarm gegenereerd
HH setpoint Als de verschaalde waarde boven deze waarde is wordt een HH alarm gegenereerd
H setpoint Als de verschaalde waarde boven deze waarde is wordt een H alarm gegenereerd
L setpoint Als de verschaalde waarde onder deze waarde is wordt een L alarm gegenereerd
LL setpoint Als de verschaalde waarde onder deze waarde is wordt een LL alarm gegenereerd
LLL setpoint Als de verschaalde waarde onder deze waarde is wordt een LLL alarm gegenereerd
Waarschuwing dodeband Als de waarde een alarm genereert moet het verschaalde signaal eerst onder de instelling plus deze waarde zakken om het alarm af te laten vallen
Verschaalde waarde hoog De minimaal verschaalde waarde van het signaal
Verschaalde waarde laag De maximaal verschaalde waarde van het signaal
Decimalen Aantal decimalen dat getoond moet worden

Weegcel component

Symbool

Voor het visualiseren en bedienen van een weegcel component in de installatie wordt het volgende symbool gebruikt:

component-loadcell

De letters in het symbool kunnen per meting verschillen om aan te geven welk type symbool het betreft.

Status

Status Omschrijving
HHH setpoint De verschaalde waarde is hoger dan het HHH setpoint
HH setpoint De verschaalde waarde is hoger dan het HH setpoint
H setpoint De verschaalde waarde is hoger dan het H setpoint
L setpoint De verschaalde waarde is lager dan het L setpoint
LL setpoint De verschaalde waarde is lager dan het LL setpoint
LLL setpoint De verschaalde waarde is lager dan het LLL setpoint
Hardware online De hardware die de waarde aanlevert is online
Ingang Omschrijving
Ruwe waarde De ruwe waarde die de hardware aanlevert
Uitgang Omschrijving
Verschaalde waarde De verschaalde waarde van de sensor

Alarmen

Alarm Omschrijving
HHH niveau Wanneer de verschaalde waarde hoger is dan het HHH setpoint
HH niveau Wanneer de verschaalde waarde hoger is dan het HH setpoint
H niveau Wanneer de verschaalde waarde hoger is dan het H setpoint
L niveau Wanneer de verschaalde waarde lager is dan het L setpoint
LL niveau Wanneer de verschaalde waarde lager is dan het L setpoint
LLL niveau Wanneer de verschaalde waarde lager is dan het LLL setpoint
Verschaal fout De verschaal instellingen staan niet goed waardoor een fout optreedt

Instellingen

Instellingen Omschrijving
HHH setpoint Als de verschaalde waarde boven deze waarde is wordt een HHH alarm gegenereerd
HH setpoint Als de verschaalde waarde boven deze waarde is wordt een HH alarm gegenereerd
H setpoint Als de verschaalde waarde boven deze waarde is wordt een H alarm gegenereerd
L setpoint Als de verschaalde waarde onder deze waarde is wordt een L alarm gegenereerd
LL setpoint Als de verschaalde waarde onder deze waarde is wordt een LL alarm gegenereerd
LLL setpoint Als de verschaalde waarde onder deze waarde is wordt een LLL alarm gegenereerd
Waarschuwing dodeband Als de waarde een alarm genereert moet het verschaalde signaal eerst onder de instelling plus deze waarde zakken om het alarm af te laten vallen
Verschaalde waarde hoog De minimaal verschaalde waarde van het signaal
Verschaalde waarde laag De maximaal verschaalde waarde van het signaal
Decimalen Aantal decimalen dat getoond moet worden

PID regelaar component

Symbool

Voor het visualiseren en bedienen van een PID component in de installatie wordt het volgende symbool gebruikt:

component-pid

De waarde linksboven is het setpoint waarop de regelaar ingesteld wordt, links onder is de feedbackwaarde en de waarde rechts is de output.

Status

Ingang Omschrijving
Verschaling actief De verschaling die ingesteld kan worden is actief
Uitgang Omschrijving
Uitgang Optelling van Uit P, Uit I en Uit D
Uit P Proportioneel uitgang van de regelaar
Uit I Integrerende uitgang van de regelaar
Uit D Differentiërende uitgang van de regelaar
Instelling Omschrijving
Setpoint handbedrijf Setpoint voor de regelaar in handbedrijf
Setpoint automaatbedrijf Setpoint voor de regelaar in automaat bedrijf

Instellingen

Instellingen Omschrijving
P factor Proportionele actie
I factor Integrale factor
D factor Differentiële factor
Sample tijd Sample tijd waar in de P, I en D acties worden berekend
Minimum setpoint De minimale waarde van het setpoint
Maximum setpoint De maximale waarde van het setpoint
Minimum uitgang De minimale waarde van de uitgang
Maximum uitgang De maximale waarde van de uitgang

Alarm component

Een alarm component wordt gebruikt om alarmen van een element weer te geven en te configureren.

Symbool

Voor het visualiseren en bedienen van een alarm component in de installatie wordt het volgende symbool gebruikt:

component-alarm

Als er een alarm optreedt in het component, dan veranderd de kleur rood. Is er geen alarm aanwezig dan is het icoon groen.

Pop-up

Per component kan het aantal alarmen en beschrijving van de alarmen verschillen. Per alarm is het mogelijk om een waarschuwing, alarm of sms te generen.

S88 commando component

Een S88 component wordt gebruikt om een element te beheren met behulp commando`s volgens de S88 standaard.

Symbool

Voor het visualiseren van een s88 component wordt het volgende symbool gebruikt:

component-s88

Het S88 component is opgebouwd met een status en een aantal knoppen zoals hieronder te zien. Per element kunnen deze knoppen ook variëren. Zo is het ook mogelijk om een element te hebben met alleen een reset, start en stop knop. In bovenstaande figuur is de volledige versie te zien. In onderstaande figuur is de gehele afloop te zien. Waardes in de pijlen zijn de commando’s, de blokken vertegenwoordigen de status waarin een element op dat moment zich bevind. Bepaalde opties zijn soms niet beschikbaar en kunnen in dat geval overgeslagen worden. Een pre-start hoeft niet perse aanwezig te zijn. Als de status naar 'Gestopt' veranderd, zal de 'Start' knop tevoorschijn komen. Zodoende worden stappen die niet aanwezig zijn overgeslagen.

component-s88-diagram
